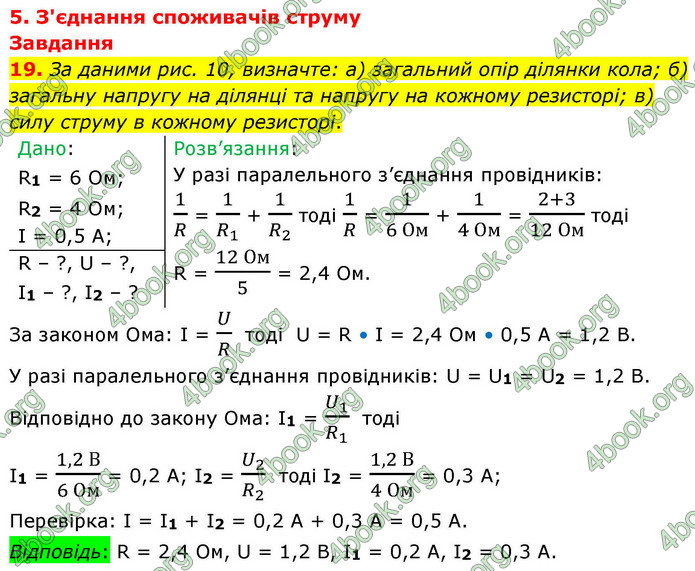

5. З'єднання споживачів струму Завдання 19. За даними рис. 10, визначте: а) загальний опір ділянки кола; б) загальну напругу на ділянці та напругу на кожному резисторі; в) силу струму в кожному резисторі.

Дано: R1 = 6 Ом;
R2 = 4 Ом;
I = 0,5 А;
R – ?, U – ?, I1 – ?, I2 – ?
Розв’язання: У разі паралельного з’єднання провідників:
1/R = 1/R1 + 1/R2 тоді 1/R = 1/(6 Ом) + 1/(4 Ом) = (2+3)/(12 Ом) тоді R = (12 Ом)/5 = 2,4 Ом.
За законом Ома: I = U/R тоді U = R • I = 2,4 Ом • 0,5 А = 1,2 В.
У разі паралельного з’єднання провідників: U = U1 = U2 = 1,2 В.
Відповідно до закону Ома: I1 = U1/R1 тоді I1 = (1,2 В)/(6 Ом) = 0,2 А;
I2 = U2/R2 тоді I2 = (1,2 В)/(4 Ом) = 0,3 А;
Перевірка: I = I1 + I2 = 0,2 А + 0,3 А = 0,5 А.
Відповідь: R = 2,4 Ом, U = 1,2 В, I1 = 0,2 А, I2 = 0,3 А.
