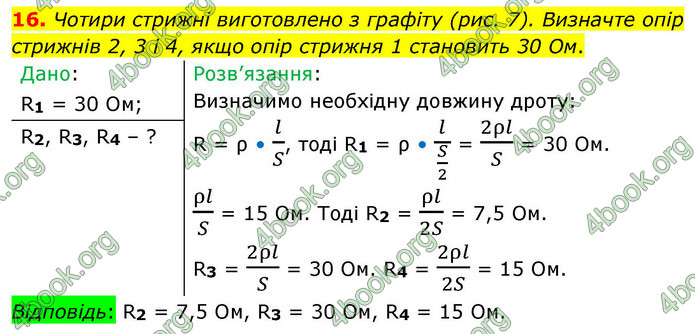

16. Чотири стрижні виготовлено з графіту (рис. 7). Визначте опір стрижнів 2, 3 і 4, якщо опір стрижня 1 становить 30 Ом.

Дано: R1 = 30 Ом;
R2, R3, R4 – ?
Розв’язання:
Визначимо необхідну довжину дроту:
R = ρ • l/S, тоді R1 = ρ • l/(S/2) = 2ρl/S = 30 Ом.
ρl/S = 15 Ом. Тоді R2 = ρl/2S = 7,5 Ом.
R3 = 2ρl/S = 30 Ом. R4 = 2ρl/2S = 15 Ом.
Відповідь: R2 = 7,5 Ом, R3 = 30 Ом, R4 = 15 Ом.
