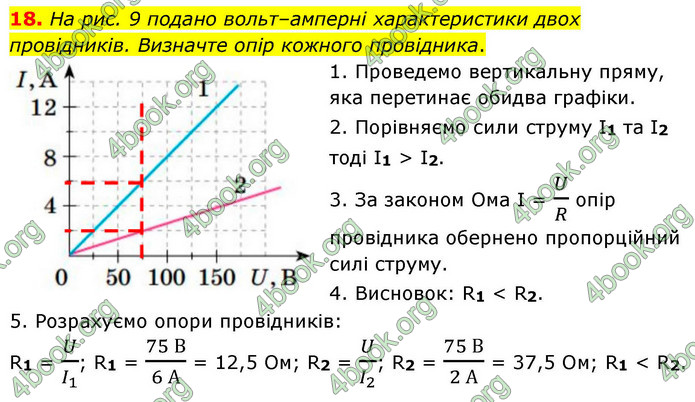

18. На рис. 9 подано вольт–амперні характеристики двох провідників. Визначте опір кожного провідника.

1. Проведемо вертикальну пряму, яка перетинає обидва графіки.
2. Порівняємо сили струму I1 та I2 тоді I1 > I2.
3. За законом Ома I = U/R опір провідника обернено пропорційний силі струму.
4. Висновок: R1 < R2.
5. Розрахуємо опори провідників: R1 = U/I1; R1 = (75 В)/(6 А) = 12,5 Ом;
R2 = U/I2 ; R2 = (75 В)/(2 А) = 37,5 Ом; R1 < R2.
