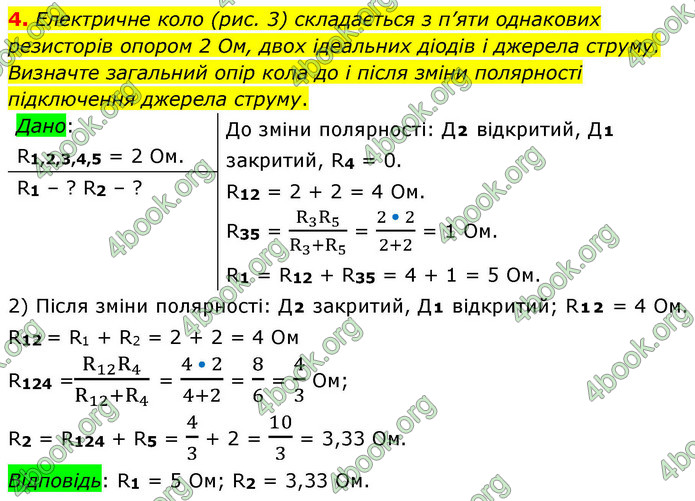

4. Електричне коло (рис. 3) складається з п’яти однакових резисторів опором 2 Ом, двох ідеальних діодів і джерела струму. Визначте загальний опір кола до і після зміни полярності підключення джерела струму.

Дано: R1,2,3,4,5 = 2 Ом.
R1 – ? R2 – ?
До зміни полярності: Д₂ відкритий, Д₁ закритий, R4 = 0.
R12 = 2 + 2 = 4 Ом. R35 = (R3 R5)/(R3+R5 ) = (2 • 2)/(2+2) = 1 Ом.
R1 = R12 + R35 = 4 + 1 = 5 Ом.
2) Після зміни полярності: Д₂ закритий, Д₁ відкритий; R₁₂ = 4 Ом.
R12 = R1 + R2 = 2 + 2 = 4 Ом.
R124 =(R12R4)/(R12 +R4 ) = (4 • 2)/(4+2) = 8/6 = 4/3 Ом;
R2 = R124 + R5 = 4/3 + 2 = 10/3 = 3,33 Ом.
Відповідь: R1 = 5 Ом; R2 = 3,33 Ом.
