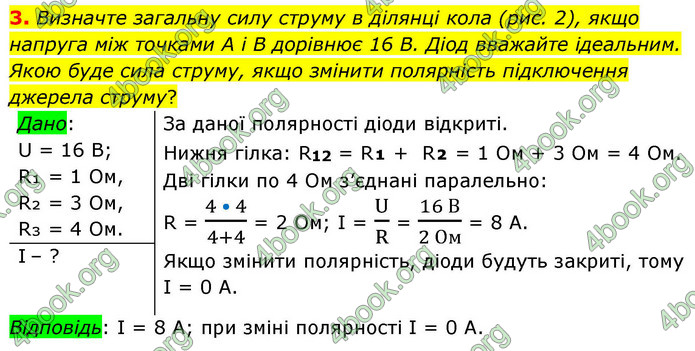

3. Визначте загальну силу струму в ділянці кола (рис. 2), якщо напруга між точками A i B дорівнює 16 В. Діод вважайте ідеальним. Якою буде сила струму, якщо змінити полярність підключення джерела струму?

Дано:
U = 16 В; R₁ = 1 Ом,
R₂ = 3 Ом, R₃ = 4 Ом.
I – ?
За даної полярності діоди відкриті.
Нижня гілка: R12 = R₁ + R₂ = 1 Ом + 3 Ом = 4 Ом.
Дві гілки по 4 Ом з’єднані паралельно: R = (4 • 4)/(4+4) = 2 Ом;
I = U/R = (16 В)/(2 Ом) = 8 А.
Якщо змінити полярність, діоди будуть закриті, тому I = 0 А.
Відповідь: I = 8 А; при зміні полярності I = 0 А.
