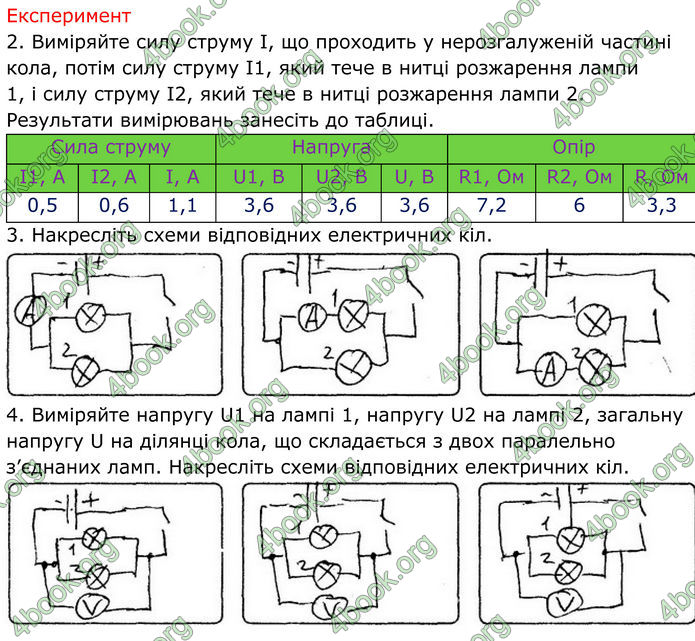

Експеримент
2. Виміряйте силу струму І, що проходить у нерозгалуженій частині кола, потім силу струму І1, який тече в нитці розжарення лампи 1, і силу струму I2, який тече в нитці розжарення лампи 2. Результати вимірювань занесіть до таблиці.
|
Сила струму |
Напруга |
Опір |
||||||
|
І1, А |
І2, А |
І, А |
U1, В |
U2, В |
U, В |
R1, Ом |
R2, Ом |
R, Ом |
|
0,5 |
0,6 |
1,1 |
3,6 |
3,6 |
3,6 |
7,2 |
6 |
3,3 |
3. Накресліть схеми відповідних електричних кіл. 4. Виміряйте напругу U1 на лампі 1, напругу U2 на лампі 2, загальну напругу U на ділянці кола, що складається з двох паралельно з’єднаних ламп. Накресліть схеми відповідних електричних кіл.
