ГДЗ Зошит Фізика 8 клас Божинова (2025)

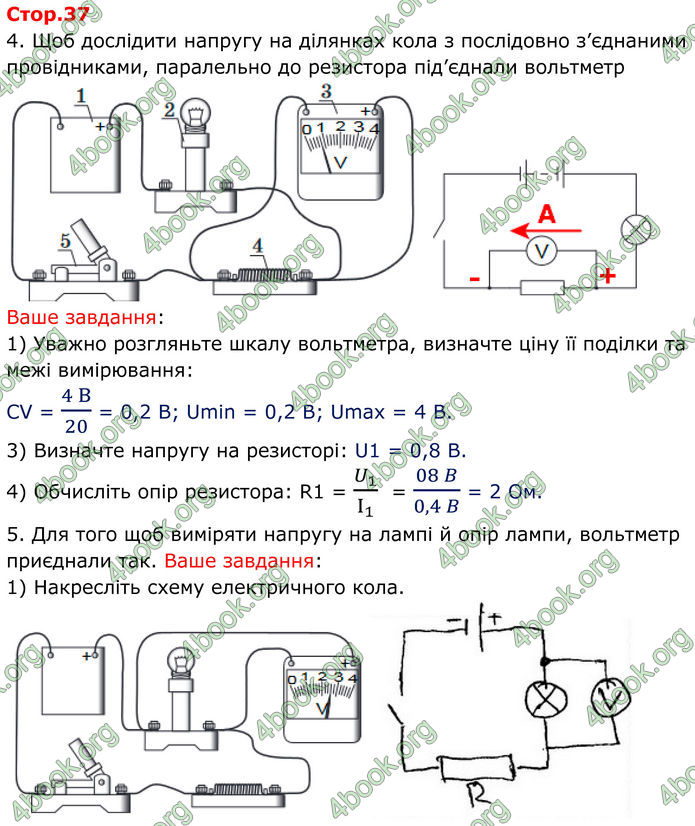

4. Щоб дослідити напругу на ділянках кола з послідовно з’єднаними провідниками, паралельно до резистора під’єднали вольтметр Ваше завдання: 1) Уважно розгляньте шкалу вольтметра, визначте ціну її поділки та межі вимірювання: CV = (4 B)/20 = 0,2 B; Umin = 0,2 B; Umax = 4 B. 3) Визначте напругу на резисторі: U1 = 0,8 B. 4) Обчисліть опір резистора: R1 = U_1/I_1 = (08 B)/(0,4 B) = 2 Ом. 5. Для того щоб виміряти напругу на лампі й опір лампи, вольтметр приєднали так. Ваше завдання: 1) Накресліть схему електричного кола.
