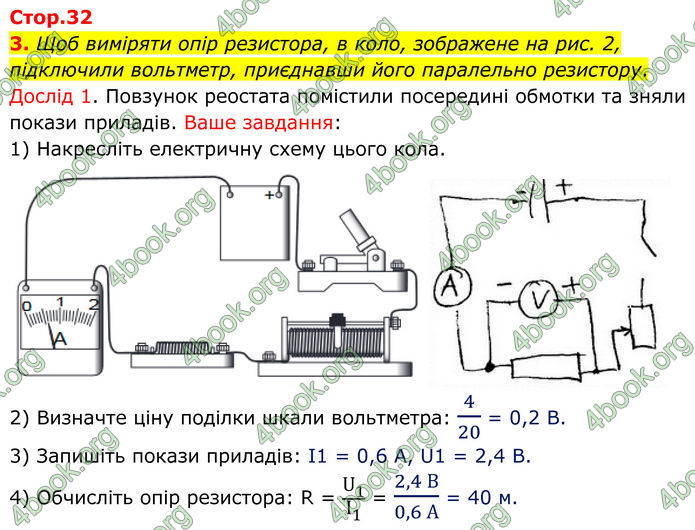

3. Щоб виміряти опір резистора, в коло, зображене на рис. 2, підключили вольтметр, приєднавши його паралельно резистору.

Дослід 1. Повзунок реостата помістили посередині обмотки та зняли покази приладів.
Ваше завдання: 1) Накресліть електричну схему цього кола.
2) Визначте ціну поділки шкали вольтметра: 4/20 = 0,2 В.
3) Запишіть покази приладів: І1 = 0,6 А, U1 = 2,4 В.
4) Обчисліть опір резистора: R = U_1/I_1 = (2,4 В)/(0,6 А) = 40 м.
