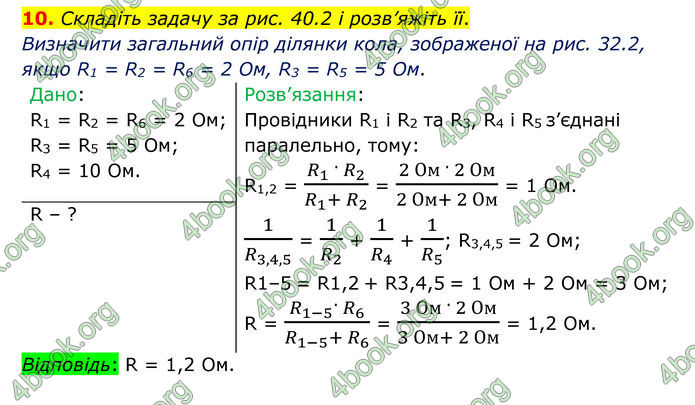

10. Складіть задачу за рис. 40.2 і розв’яжіть її.

Визначити загальний опір ділянки кола, зображеної на рис. 32.2, якщо R1 = R2 = R6 = 2 Ом, R3 = R5 = 5 Ом.
Дано: R1 = R2 = R6 = 2 Ом; R3 = R5 = 5 Ом; R4 = 10 Ом.
R – ?
Розв’язання: Провідники R1 i R2 та R3, R4 i R5 з’єднані паралельно, тому: R1,2 = (R_1 · R_2)/(R_1+ R_2 ) = (2 Ом · 2 Ом)/(2 Ом+ 2 Ом) = 1 Ом.
1/R_3,4,5 = 1/R_2 + 1/R_4 + 1/R_5 ; R3,4,5 = 2 Ом; R1–5 = R1,2 + R3,4,5 = 1 Ом + 2 Ом = 3 Ом; R = (R_(1-5)· R_6)/(R_(1-5)+ R_6 ) = (3 Ом · 2 Ом)/(3 Ом+ 2 Ом) = 1,2 Ом.
Відповідь: R = 1,2 Ом.
