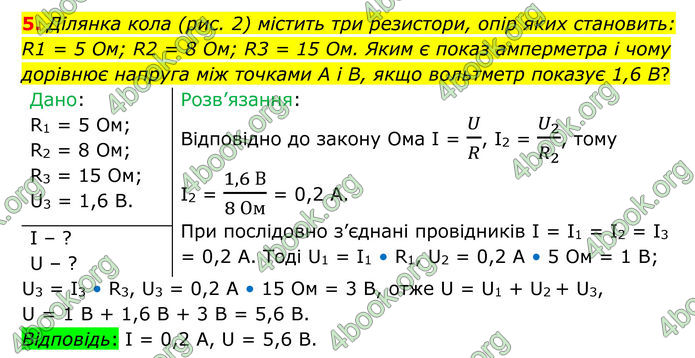

5. Ділянка кола (рис. 2) містить три резистори, опір яких становить: R1 = 5 Ом; R2 = 8 Ом; R3 = 15 Ом. Яким є показ амперметра і чому дорівнює напруга між точками A i В, якщо вольтметр показує 1,6 В?

Дано: R1 = 5 Ом; R2 = 8 Ом; R3 = 15 Ом; U3 = 1,6 В.
I – ? U – ?
Розв’язання: Відповідно до закону Ома I = U/R, I2 = U_2/R_2 , тому I2 = (1,6 В)/(8 Ом) = 0,2 А.
При послідовно з’єднані провідників І = І1 = І2 = І3 = 0,2 А.
Тоді U1 = I1 • R1, U2 = 0,2 A • 5 Ом = 1 B; U3 = I3 • R3, U3 = 0,2 A • 15 Ом = 3 B, отже U = U1 + U2 + U3, U = 1 B + 1,6 B + 3 В = 5,6 В.
Відповідь: І = 0,2 А, U = 5,6 B.
